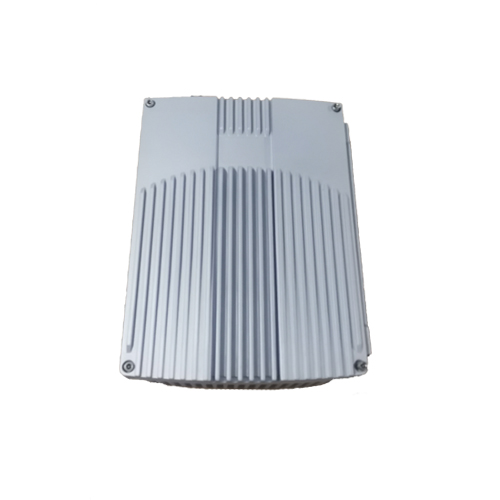

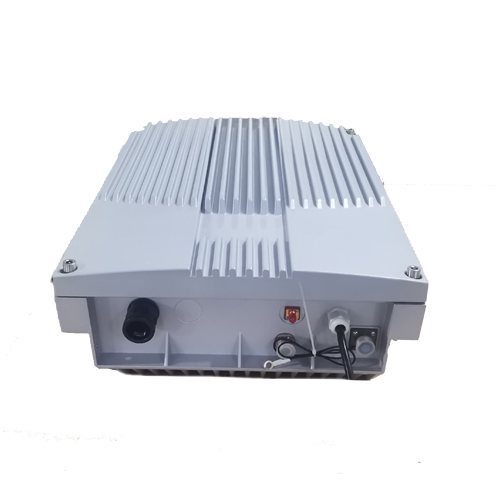

TETRA800M 干放直放站
用于補償室內分布系統主干電纜的信號損耗雙向放大上、下行鏈路信號提高話音質量,有效擴展和填補移動通信覆蓋盲區,擴大覆蓋范圍。
服務熱線0595-22467998
用于補償室內分布系統主干電纜的信號損耗雙向放大上、下行鏈路信號提高話音質量,有效擴展和填補移動通信覆蓋盲區,擴大覆蓋范圍。
產品特點:
1、智能化、模塊化功放單元,采用高增益、高線性LDMOS管進口功放模塊, 低功耗超線性設計,提升發射機的發射功率。
2、具有AGC功能,保持功率恒定輸出,保障了產品的穩定性、可靠性;
3、有效補償室內干線饋線損耗,擴大射頻信號覆蓋范圍。
4、先進科學的低噪聲電路設計靈敏度高。
5、使用腔體濾波,降低系統傳輸時延。
6、采用一體化設計,尺寸小,方便攜帶安裝。
7、機箱,高散熱設計,特種門鎖,有效防水、防潮、防腐,勝任戶外全天候工作。
8、該設備滿足2G、3G、4G、5G制式要求。
技術指標
可選頻段 | 上行:806~821MHz; | 下行:855~866MHz; |
功率 | 20W | |
標稱最大輸出功率 | 上行:-10±2dBm | 下行:43±2dBm |
自動電平控制(ALC) | 當輸入信號電平增加小于10dB(含10dB)時,輸出功率應保持在最大輸出功率±2dB之內; 當輸入信號電平增加大于10dB時,輸出功率應保持在最大輸出功率±2dB之內或關閉。 | |
最大增益 | 45±2dB | |
增益調節范圍 | ≥25dB | |
增益調節步長及誤差 | 調節步長為1dB,調節步長誤差為≤±1dB/每步長; 在0-10dB范圍內總誤差≤±1dB;10-20dB范圍內總誤差≤±1dB;在大于20dB范圍內總誤差≤±1.5dB。 | |
帶內波動 | 有效工作帶內波動≤3dB(峰峰值) | |
頻率誤差及頻率步進值 | 頻率誤差≤±0.01ppm; | |
傳輸時延 | ≤1μs | |
輸入/輸出電壓駐波比 | ≤1.5 | |
噪聲系數 | ≤5dB | |
雜散輻射 | 詳見2.1 | |
矢量幅度誤差(EVM) | ≤6%(RMS) | |
互調衰減 | ≤-45 dBc | |
防護等級 | IP60(可定制,以實物為準) | |
外觀尺寸 | 可定制(以實物為準) |
產品用途:適用于較大區域的室內信號分布,例如國際大型活動安保通信系統等通信信號傳輸系統,鐵路、地鐵、公安、石油電力等專網通信網的通信信號傳輸。
